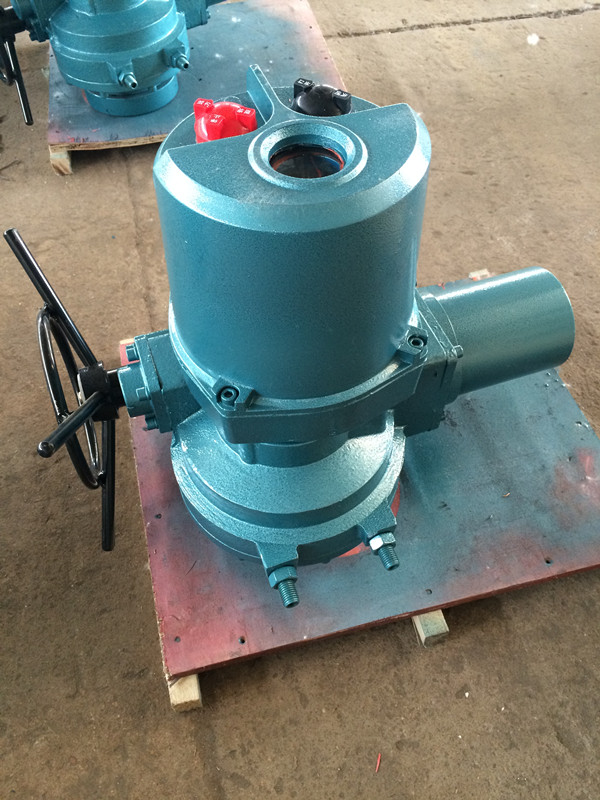

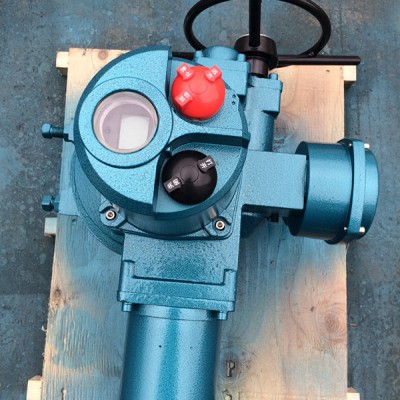

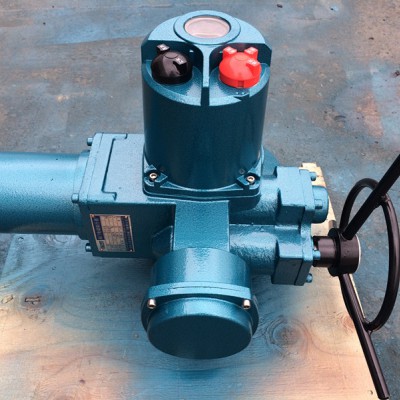

QZ20 Q20-1Z整体型电动机构
部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。
本系列电动装置可远距离控制，也可现场操作。是公司全力开发的一款广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业的全新产品。
本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
部分回转电动装置按防护类型可分为户外型和隔爆型；
按控制方式又可分为常规型、整体型和整体调节型。
2.型号表示方法
Q 10-1W A表示带现场按钮；F表示带4-20mA信号输出
Z：表示整体型；T：表示整体调节型
防护类型：B表示隔爆型；无代号为户外型
输出转速：阿拉伯数字表示，单位r/min（转/分）
额定输出转矩：阿拉伯数字表示，单位kgf?m
产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。
主要型号有：QZ10，Q10-1Z，QZ20，Q20-1Z，QZ30，Q30-1Z，QZ40，Q40-1Z，QZ60，Q60-1Z，QZ90 ，Q90-1Z，QZ120，Q120-1Z，QZ200，Q200-1Z，Q10-0.5Z，Q20-0.5Z，Q30-0.5Z，Q40-0.5Z，Q60-0.5Z ，Q90-0.5Z， Q120-0.5Z， Q200-0.5Z，Q10-0.5W/Z，Q20-0.5W/Z，Q30-0.5W/Z，Q40-0.5W/Z ，Q60-0.5W/Z ，Q90-0.5W/Z， Q120-0.5W/Z， Q200-0.5W/Z，Q10-1W/Z，Q20-1W/Z ，Q30-1W/Z ，Q40-1W/Z，Q60-1W/Z ，Q90-1W/Z，Q120-1W/Z，Q200-1W/Z
