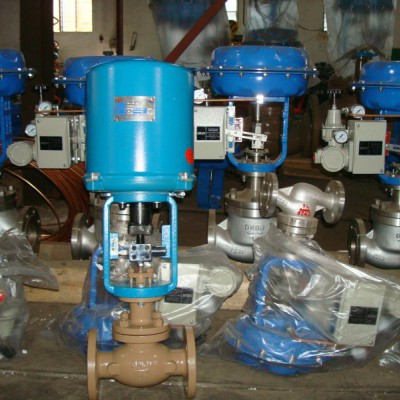

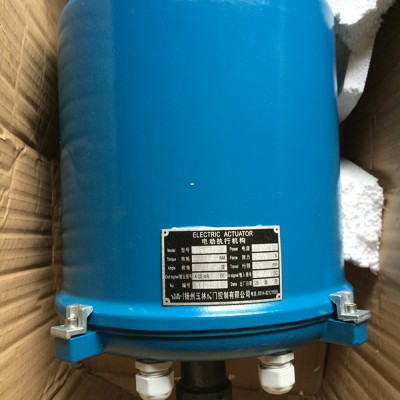

381LSC-99调节阀电动执行器
381LSC-99调节阀电动执行器产品特点：
1、执行器设计有伺服系统(无需另配伺服放大器)，只需接入DC4～20mA(或DC1～5V)信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2、执行器的关键部件—控制器，采用最先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3、驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4、具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5、用状态选择开关可以设定断信号时，(阀芯处于全开，全闭或自锁状态)。
6、用状态选择开关可以设定(正、反动作)。
7、用状态选择开关可以设定输入信号为(DC4～20mA或DC1～5V)。
8、调整工作零点(始点)和行程(终点)简单易行。
9、当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护。
|
参数名称 |
3810系列 |
3410系列 |
||
|
控制机构 |
输入信号 |
4～20mADC或1～5VDC |
220VAC开关信号 |
|
|
开度信号 |
4～20mADC(负荷电阻500Ω以下) |
反馈4～20mADC或0～1.0KΩ |
||
|
死区 |
0.8～1.0%可调到0.4% |
|||
|
零点调整 |
25% |
|||
|
量程调整 |
20～100% |
|||
|
基本误差、回差 |
1.0% |
|||
|
控制限位、开关 |
开侧、闭侧 |
开侧、闭侧 |
||
|
开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
||
|
动力 |
电源 |
AC220±10% 50Hz |
AC220±10% 50Hz |
|
|
驱动电机 |
AC可逆单相齿轮减速电机 |
AC可逆单相齿轮减速电机 |
||
|
耗电功率 |
A型 |
50 VA |
50 VA |
|
|
B型 |
150 VA |
150 VA |
||
|
C型 |
220 VA |
220 VA |
||
|
D型 |
350VA |
350VA |
||
|
附属机构 |
过载保护单元 |
A、B型任选，C、D型必备 |
||
|
力矩开关 |
角行程可以安装（选择件） |
角行程可以安装（选择件） |
||
|
空间加热器 |
选择件，但防爆型不装 |
选择件，但防爆型不装 |
||
|
手动机构 |
便携式手动曲柄 |
便携式手动曲柄 |
||
|
安装条件 |
环境温度 |
普通型无加热器-10℃～＋60℃ |
普通型无加热器-10℃～＋60℃ |
|
|
普通型有加热器-35℃～＋60℃ |
普通型有加热器-35℃～＋60℃ |
|||
|
防爆型-10℃～＋60℃ |
防爆型-10℃～＋60℃ |
|||
|
允许振动 |
1.5G以下 |
1.5G以下 |
||
|
相对湿度 |
普通型95%以下,防爆型45～85% |
普通型95%以下,防爆型45～85% |
||
|
环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
||
|
接线口 |
普通A、B、C型2-PF1/2 |
普通A、B、C型2-PF1/2 |
||
|
普通D型和防爆型2-PF3/4 |
普通D型和防爆型2-PF3/4 |
|||
|
配线口 |
信号线屏蔽并与电源线隔离 |
|||
|
保护等级 |
IP55 |
IP55 |
||
|
防爆等级 |
EXd II BT4 |
|||
|
EXd II BT4 |
