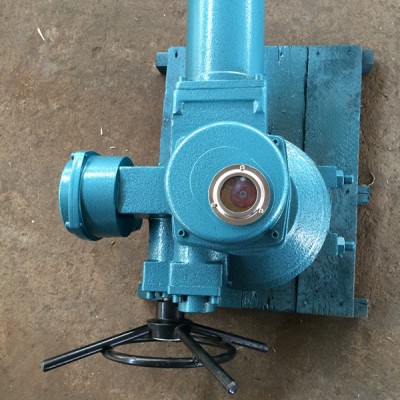

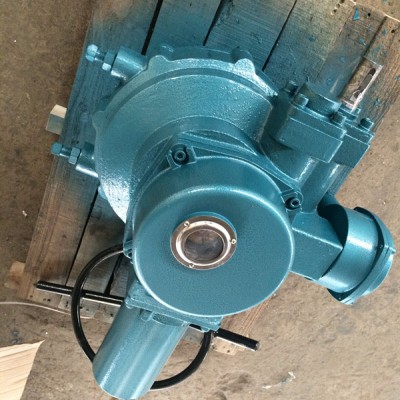

DQW200 Q200 -0.5W开关工控阀门电装
部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。 是公司全力开发的一款可远距离控制，也可现场操作的产品。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
主要性能参数
|
基座号 |
型号 |
输出转矩（N·m） |
最大阀杆直径（mm） |
手动速比 |
输出转速（r/min） |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
电机功率（KW） |
||||||||||
|
Q1 |
QW10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.09 |
0.18 |
0.18 |
|
QW20 |
200 |
0.06 |
0.09 |
0.12 |
0.12 |
0.25 |
0.25 |
|||
|
QW30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q1 |
QW40 |
400 |
28 |
88 |
0.09 |
0.18 |
|
|
|
|
|
Q2 |
QW60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
|
QW90 |
900 |
0.18 |
0.25 |
0.37 |
0.37 |
0.75 |
0.75 |
|||
|
QW120 |
1200 |
0.18 |
0.37 |
0.55 |
0.55 |
1.1 |
1.1 |
|||
|
Q3 |
QW200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
- |
- |
|
QW250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
- |
- |
|||
|
QW300 |
3000 |
0.55 |
0.75 |
1.1 |
- |
- |
- |
|||
|
QW400 |
4000 |
0.55 |
0.75 |
- |
- |
- |
- |
|||
|
QW500 |
5000 |
0.75 |
1.1 |
- |
- |
- |
- |
|||
电源：常规，三相380V（50Hz）；特殊，三相660V、415V（50Hz 、60Hz）；单相220V、110V（50Hz 、60Hz）
环境温度：-20~+60℃ （特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。
防护等级：IP55 （特殊订货IP65、IP67）。
工作制：短时10分钟（特殊订货30分钟）。
